イノアック製シリコン、EPDM、ゴムスポンジ加工の精密スライス

株式会社ニッピ機械は柔らかいウレタンゴム、スポンジ、発泡体、不織布、ゼラチン、紙、等の高機能軟質素材に特化したスポンジ加工設備を設計、製造、販売、メンテナンスまで一貫したサービスを提供しております。

「スポンジメーカーさんのスポンジを高精度にスライス加工したい」要望を多く頂いております。今回は、スポンジメーカーで有名なイノアックさんのゴム、スポンジを加工し、スライス加工精度を比較しました。



【イノアック製材料のスポンジ加工の比較】

イノアックさんのシリコンゴムスポンジ(Si)、EPDMゴムスポンジ、天然ゴムスポンジを選定し、下記を比較しました。

①最も薄いスライス加工厚み(スライス加工後のMin厚み)
②最も薄い材料は何ミリから加工出来るのか
③スポンジ加工精度(ばらつき)

















全て色は黒いので違いが分かりにくいですが、手触り、反発力は違います。

材料は全て、100㎜×100㎜です。

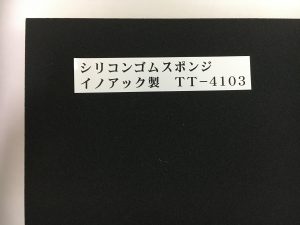

シリコンゴムスポンジ(TT-4103)t10mm(スポンジ厚み)

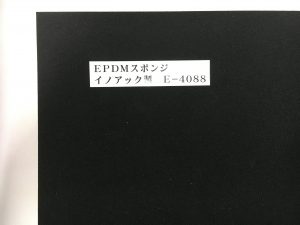

EPDMゴムスポンジは(E-4088、E-4388)t20mm(スポンジ厚み)
天然ゴムスポンジ(N-145)t20mm(元厚み)

測定は1枚のシートを9点測定しました。

スライス材料


精密スポンジ加工結果

スポンジ加工結果を、シリコンゴムスポンジ(TT-4103)、EPDMゴムスポンジ(E-4088、E-4388)、天然ゴムスポンジ(N-145)を表でまとめてみました。















〇 シリコンゴムスポンジ(TT-4103)
  ①最薄厚み0.75㎜、②元厚t10㎜→t0.7㎜にスライス加工、③±0.045

〇 EPDMゴムスポンジ(E-4088)
  ①最薄厚み0.43㎜、②元厚t20㎜→0.4㎜にスライス加工、③±0.095

〇 EPDMゴムスポンジ(E-4388)
  ①最薄厚み0.34㎜、②元厚20㎜→0.34㎜にスライス加工、③±0.035

〇 天然ゴムスポンジ(N-145 )
  ①最薄厚み0.18、②元厚20㎜→0.18㎜にスライス加工、③±0.025

イノアック製E-4388精密スポンジ加工

イノアック製TT-4103 精密スポンジ加工











イノアック製天然ゴムN-145 精密スポンジ加工

イノアック製E-4088 精密スポンジ加工














スポンジ加工結果まとめ

今回難易度が高かったのは、シリコンゴムスポンジ(TT-4103 )とEPDMゴムスポンジ(E-4088)になります。シリコンゴムスポンジを薄く削ってスライス加工していくと、スライス加工面が平滑になり難かったです。やはり材料の特性によりスポンジ加工精度は大きく変化します。EPDMゴムスポンジは硬度7度と柔らかい為、元厚5㎜程度になれば、スポンジ加工精度は向上すると思います。逆に難易度の高い材料は、シリコンゴムスポンジ天然ゴムスポンジになります。

私達はイノアックさんのその他材料では、軟質ウレタンフォームのモルトフィルター(MF-50) 、ポリエチレン発泡体(PEライトZ)、クロロプレンゴム発泡体(C-4305)やPORN(H-48)のスライス加工実績があります。


【高精度スポンジ加工技術の紹介】

高機能発泡体やウレタンスポンジ、不織布、ゼラチン、ゴム、発泡体等の軟質素材を元厚みの材料から任意の厚みに薄く削るスライス加工機です。
ダイヤモンドカッター、ワイヤー加工、レーザー加工とは違い、バンドナイフという刃物で材料を搬入後、数秒で物理的にスライス出来ます。
主にはタイヤ、パッキン、ガスケット、電線用のダンベル試験用、建材、電子材料、化学メーカー、液晶パネル、工業用スポンジ各種加工用途で使用され、軟らかい難素材を高精度で加工出来ます。

発泡体、ウレタンスポンジ、不織布を薄くする加工バンドナイフスライサー



発泡体、ウレタンスポンジ、不織布高精密バンドナイフスライサー構造












【スライス加工実績材料】

 ゴム、スポンジ(発泡体)、樹脂、不織布、フェルト、ゼラチン等の軟質材料

〇 ゴム  :
ウレタンゴム(エーテル系、ポリウレタン系、エステル系、ポリウレタン系)
ニトリルNBR、クロロプレンゴムCR、フッ素ゴムFPM、シリコンゴムSir、
フッ素樹脂PTFE、エチレン系樹脂EPDM、ブチルゴム、天然ゴム等の軟質材料
〇 スポンジ、発泡体 :  連続気泡、独立気泡
ゴムスポンジ、ウレタンフォーム、ポリウレタンスポンジ、
メラミンスポンジ、
フッ素ゴムスポンジ、シリコンスポンジ、ニトリルスポンジ、
エチレンスポンジ等の軟質材料
〇 不織布、フェルト :
ポリアミドフェルト、羊毛フェルト、バフフェルト、カーボンフェルト等の軟質材料
〇 その他      :
ゼラチン、繊維、生地、革、絨毯、カーペット、スルメ、黒鉛(グラファイト)、
TPOシート、熱可塑性エラストマー等の軟質材料




【お問合せ】

「薄くしたいしたい材料あるけど、こんな材質でも出来るのかな?」っ考えている方、是非当社にお問合せ下さい。

初回サンプル加工は無償

軟質材料の受託加工を承っています!
