【ミクロン精度の加工事例】名刺を100μmの薄さに高精密スライス

株式会社ニッピ機械は柔らかいウレタン、スポンジ、発泡体、不織布、ゼラチン、紙、等の高機能軟質素材に特化し、国内で加工設備を設計、製造、販売、メンテまで一貫したサービスを提供しております。

今回は名刺って薄いですよね、その名刺の厚みは0.26mmこの名刺を半分にスライス(分割)加工してみました。
私達のオリジナル技術は“薄い物を更に薄くする事”とそれを“連続的にスライスする事”です。


名刺0.26
mmを0.1㎜に精密スライス加工】

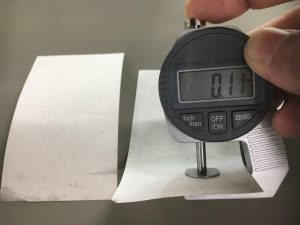

名刺サイズ0.26mm→0.11mmと0.15mmのスライスを実現

















機械調整後は材料を連続投入し、安定したスライスを連続的に可能です。

今回は半裁に加工しましたが、設定次第で更に薄くすることが出来ます。

また材料が切れなくなったら、研磨し刃が復元しますので、作業性は抜群に

いいです。


【どんな設備でスライスするの】

軟質素材用バンドナイフスライサー

ゴム、スポンジ、発泡体の軟質素材バンドナイフスライサーNP-120RS」
最大漉き巾は480mmで、その漉割精度は正確で滑らかなスライス面が得られ、誰にでも容易に使用できる最高の機械です。

ゴム、各種スポンジ、不織布、発泡体、ゼラチン等の軟質素材の厚みを高精度で薄くスライス(精密バンドナイフスライサー)する機械です。
主にはタイヤ、電線用のダンベル試験用と工業用スポンジ各種加工用途で使用され、軟らかい難素材を高精度で、滑らかなスライス面に加工出来る機械です。

【仕様】
○最大ローラー幅 480mm(最大スライス幅450mm)
○最大ローラー昇降 30mm
○機械寸法 1150 L (mm) x 1580 W (mm) x 1240 H (mm)
○機械重量 850 kg



精密バンドナイフスライサー






【スライスポイント】

①最適な刃物状態、刃先の切れ味
②上下ローラーの位置



【スライス加工実績】

 軟質素材とは、言葉の通り、やわらかい素材を指します。

 従来私達が主に加工してきた革材料をはじめ、ゴム、スポンジ(発泡体)、不織布、フェルト、ゼラチン等の硬度50度以下の材質になります。

 私達はお客様の材料をスライスる事で、「透過性、緩衝性、絶縁性、遮断性、シール性、衝撃性」のある高機能材料をご提供しています。



ゴム       :ウレタンゴム(エーテル系、ポリウレタン系)フッ素ゴム(FPM)、ニトリルゴム

          シリコンゴム(Sir)、フッ素樹脂(PTFE)、エチレン系樹脂(EPDM)

スポンジ、発泡体 :ゴムスポンジ、ウレタンフォーム、ポリウレタンスポンジ、クロロプレンスポンジ、

          フッ素ゴムスポンジ、シリコンスポンジ、ニトリルゴムスポンジ、エチレンスポンジ

不織布、フェルト :羊毛フェルト、バフフェルト

その他      :ゼラチン、繊維、生地、革、絨毯、カーペット、スルメ、黒鉛(グラファイト)シート、TPOシート




【こんな方はぜひお問合せください】

・厚みを分割する事が出来る             ・薄皮だけを除去したい



・長尺物連続的に加工したい           ・表面が平滑ではないモノをスライスしたい












・海外メーカーに使用しているけど国産の設備ないの?
・柔らかいものもスライス出来るの?




【ニッピ機械が出来る事】

・自社でのお客様のお困りごとを丸ごと解決致します。
(サンプル製作、カスタマイズ、機械加工、組立、メンテ)
・材料開発や量産前の立ち上げ支援にもご協力
お客様から「材料開発品で、量産になるかわからないけど、
この材料スライス出来るかな」喜んで、サンプル製作から
量産立上までの加工支援をお手伝い。



最後まで読んで頂きまして有難うございました。

さらにご興味がある方は、当社のお問合せフォームからお問合せください。

お問合せ頂いたお客様には、軟素材スライサー技術資料進呈しております!
