フェルトを薄くする革新的技術 – 多孔質カーボンフェルトの精密スライス加工

こんにちは、ニッピ機械です。
当社のサービスは、軟らかいゴム、発泡体、不織布、エラストマー等、具体的にはシリコンゴムやえEPDMやグラファイトシートや多孔質繊維な高機能材料を高精度にスライス加工設備の製造、受託加工サービスを提供しています。

毎回お客様からご要望の多い様々な高機能多孔質材料を高精度にスライス加工した事例をご紹介しています。

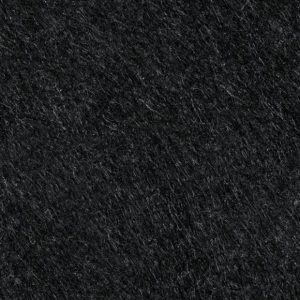

今回は、電池や高温炉、触媒で使用される多孔質カーボンフェルトのスライス加工をご紹介致します。


【厚み3㎜→0.5㎜にスライス分割加工】

カーボンフェルトのスライス加工は、厚い材料からスライスする事は難易度が高くありませんが、材料を薄くする際に”密度””繊維方向”により高精度な厚みに加工するのは、難易度が高いです。

最薄加工:0.3㎜
条件設定すれば、最薄加工で0.3㎜までスライス加工可能です。




どんな設備でスライスするの】

軟質素材用スライサー

ゴム、スポンジ、発泡体の軟質素材バンドナイフスライサーNP-120RS」
最大漉き巾は480mmで、その漉割精度は正確で滑らかなスライス面が得られ、誰にでも容易に使用できる最高の機械です。

ゴム、各種スポンジ、不織布、発泡体、ゼラチン等の高機能軟質素材の厚みを高精度で薄くスライス(バンドナイフスライサー)する機械です。
主にはフィルター、タイヤ、電線用のダンベル試験用と工業用スポンジ各種加工用途で使用され、軟らかい難素材を高精度で、滑らかなスライス面に加工出来る機械です。

【仕様】
○最大ローラー幅 480mm(最大スライス幅450mm)
○最大ローラー昇降 30mm
○機械寸法 1150 L (mm) x 1580 W (mm) x 1240 H (mm)
○機械重量 850 kg

精密バンドナイフスライサー











加工設備の紹介動画






【スライスポイント】

材料が軟質で、繊維なので材料に合わせた機械の条件出しが必要となります。
当社では、天然皮革を加工してきた皮革加工技術を活かし、軟質や不均一な材料を高精度に加工する独自技術化しています。

加工難易度レベル:高

〇材料の密度、繊維方向
不織布やフェルトの場合、密度、繊維方向が不均一であり、スライス厚みは不均一になりやすい。

〇複数枚スライス加工
表面上は分からないですが、スライス加工後、材料内部が不均一で複数枚加工する事が難しいです。
これは実際にスライス加工を行い、分割しないと分からない加工です。


【こんな方はぜひお問合せください】

・厚みを任意の厚みに分割したい

・薄皮だけを除去したい

・長尺物を連続的に加工したい

・表面が平滑ではないモノをスライスしたい


【ニッピ機械が出来る事】

・自社でのお客様のお困りごとを丸ごと解決致します。
(サンプル製作、カスタマイズ、機械加工、組立、メンテ)

・商品開発や量産前の立ち上げ支援にもご協力
お客様から「材料開発品で、量産になるかわからないけど、
この材料スライス出来るかな」喜んで、サンプル製作から
量産立上までの加工支援をお手伝い。

最後まで読んで頂きまして有難うございました。

さらにご興味がある方は、当社のお問合せフォームからお問合せください。
