【ミクロン精度の加工事例】研磨材用羊毛バフフェルトを精密漉き加工

株式会社ニッピ機械は柔らかいウレタン、スポンジ、発泡体、不織布、ゼラチン、紙、等の高機能軟質素材に特化した加工設備を設計、製造、販売、メンテまで一貫したサービスを提供しております。私達のバンドナイフスライサーは長年、特に関西のフェルトメーカー様でご使用になられております。

今回は、羊毛バフフェルトスライス(漉き割り)加工をご紹介致します



厚みは10mm~30㎜のバフフェルトをスライス加工しました。



私達のオリジナル技術はやわらかい材料を【高精度、高精密】【薄い材料を更に薄くする加工】【連続的に】【短時間で】薄化加工が出来ます。





羊毛バフフェルト厚み10mmを精密スライス加工】

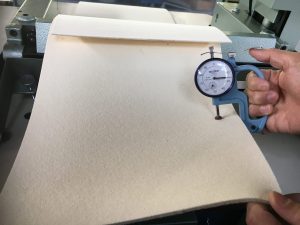

バフフェルト厚み10mm×幅450㎜→4.2mm±0.05厚みにスライス

















機械調整後は材料を連続投入し、安定したスライスを連続的に可能です。

今回は3㎜に加工しましたが、設定次第で更に薄くすることが出来ます。

また材料が切れなくなったら、研磨し刃が復元しますので、作業性は抜群にいいです。



【フェルト漉き加工動画】






【どんな設備でスライスするの】

軟質素材用スライサー

ゴム、スポンジ、発泡体の軟質素材バンドスライサーNP-120RS」
最大漉き巾は480mmで、その漉割精度は正確で滑らかなスライス面が得られ、誰にでも容易に使用できる最高の機械です。

ゴム、各種スポンジ、不織布、発泡体、ゼラチン等の軟質素材の厚みを高精度で薄くスライス(スライサー)する機械です。
主にはタイヤ、電線用のダンベル試験用と工業用スポンジ各種加工用途で使用され、軟らかい難素材を高精度で、滑らかなスライス面に加工出来る機械です。

【仕様】
○最大ローラー幅 480mm(最大スライス幅450mm)
○最大ローラー昇降 30mm
○機械寸法 1150 L (mm) x 1580 W (mm) x 1240 H (mm)
○機械重量 850 kg

精密バンドナイフスライサー


















【スライスポイント】

バフフェルトをスライス加工を要望されるお客様は非常に精度を要求されます。
その際に重要なのが、刃物の切れ味と厚み調整精度です。
👍

①鋭利な刃先状態とその刃先状態の維持
常時研磨を行いながら、スライス加工を行っていきます。

②上下ローラーの位置調整
 厚み調整は上下ローラーに対する、刃先の位置が関係します。

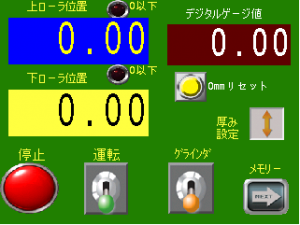

NP120RSはその厚み調整をタッチパネル上でデジタル調整を行いながら、
厚みの微調整を行いました。

③スライスカスの集塵装置
フェルトをスライスした際に、スライス後のカスが発生します。
スライスカスの集塵が出来ていないと、次の製品をスライスした際に
 巻きあがりが発生し、厚みのバラつきの原因になります。



【スライス加工実績】

 軟質素材とは、言葉の通り、やわらかい素材を指します。

 従来私達が主に加工してきた革材料をはじめ、ゴム、スポンジ(発泡体)、不織布、フェルト、ゼラチン等の硬度50度以下の材質になります。

 私達はお客様の材料をスライスる事で、「透過性、緩衝性、絶縁性、遮断性、シール性、衝撃性」のある高機能材料をご提供しています。



ゴム       :ウレタンゴム(エーテル系、ポリウレタン系)フッ素ゴム(FPM)、ニトリルゴム

          シリコンゴム(Sir)、フッ素樹脂(PTFE)、エチレン系樹脂(EPDM)

スポンジ、発泡体 :ゴムスポンジ、ウレタンフォーム、ポリウレタンスポンジ、クロロプレンスポンジ、

          フッ素ゴムスポンジ、シリコンスポンジ、ニトリルゴムスポンジ、エチレンスポンジ

不織布、フェルト :羊毛フェルト、バフフェルト

その他      :ゼラチン、繊維、生地、革、絨毯、カーペット、スルメ、黒鉛(グラファイト)シート、TPOシート






【こんな方はぜひお問合せください】

・厚みを任意の厚みに分割したい











・薄皮だけを除去したい










・長尺物を連続的に加工したい









・表面が平滑ではないモノをスライスしたい










・海外メーカーに使用しているけど国産の設備ないの?
・柔らかいものもスライス出来るの?






【ニッピ機械が出来る事】

・自社でのお客様のお困りごとを丸ごと解決致します。
(サンプル製作、カスタマイズ、機械加工、組立、メンテ)

・商品開発や量産前の立ち上げ支援にもご協力
お客様から「材料開発品で、量産になるかわからないけど、
この材料スライス出来るかな」喜んで、サンプル製作から
量産立上までの加工支援をお手伝い。



最後まで読んで頂きまして有難うございました。

さらにご興味がある方は、当社のお問合せフォームからお問合せください。







お問合せ頂いたお客様には、軟素材スライサー技術資料進呈しております!
